Conexión de placas solares.

Como todo elemento eléctrico, dispone de dos formas de conexión básicos, paralelo y en serie, lo cual determinará los valores eléctricos que disponga toda la instalación.
Hay que tener en cuenta cierto concepto o magnitud eléctrica no explicada todavía:Wp.
Wp es la potencia nominal o vatios pico, es decir, es la potencia que una placa fotovoltáica genera cuando es sometida a la radiación máxima.
Se ha escogido un ejemplo para poder explicar los dos tipos de conexionado básicos existentes, observaréis que tanto la tensión como la intensidad totales de los circuitos, varían según el conexionado, pero en cambio, la potencia nominal siempre es la misma.
Hay que recordar, que todas las magnitudes eléctricas, son dependientes de la cantidad de radiación solar recibida, y de la calidad o material empleado para la construcción de las células. En definitiva, que una cosa es la teoría y otra la práctica.

Conexión placas solares en paralelo.

conexion placas solares en paralelo

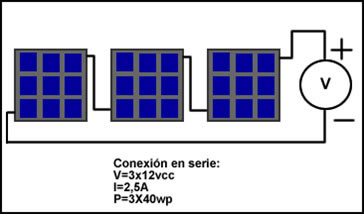

Conexión placas solares en serie.

Conexión placas solares en serie

Símbolo general de una placa solar.

simbolo de una placa solar
